창고: HONGKONG
Date Code: 최신 Date Code
제조업체 표준 리드 타임: 6 주

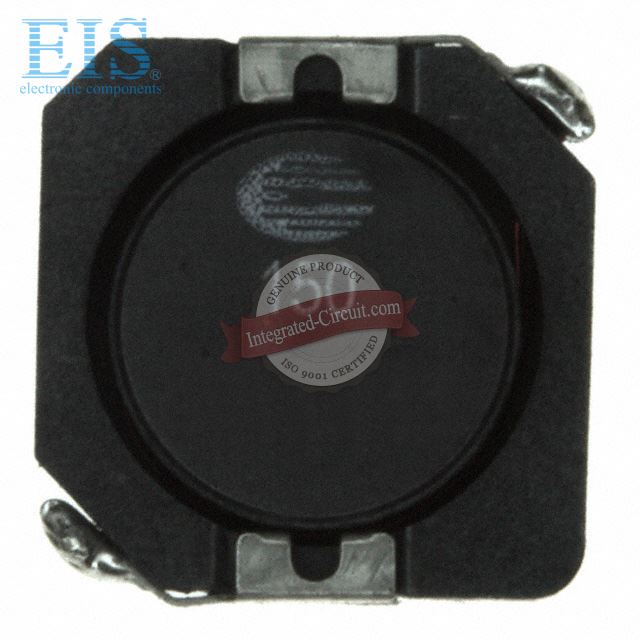

내부 부품 번호 | EIS-DR1030-150-R | |
무연 여부 / RoHS 준수 여부 | 무연 / RoHS 준수 | |
수분 민감도 레벨(MSL) | 1(무제한) | |
생산 현황 (라이프 사이클) | In Production | |
지위 | New & Unused, Original Sealed | |
규격서 | DR1030 Series | |
제품 교육 모듈 | Shielded Drum Core Inductor Coiltronics DR Series | |
EDA/CAD 모델 | Accelerated Designs에서 다운로드 | |
카탈로그 페이지 | 1741 (KR2011-KO PDF) | |
종류 | 인덕터, 코일, 초크 | |
제품군 | 고정 인덕터 | |
제조업체 | Eaton | |
계열 | DR1030 | |
포장 | 테이프 및 릴(TR) | |
부품 현황 | * | |
유형 | 권선 | |
소재 - 코어 | 페라이트 | |
유도 용량 | 15µH | |
허용 오차 | ±30% | |
정격 전류 | 2.3A | |
전류 - 포화 | 2.66A | |
차폐 | 차폐 | |
DC 저항(DCR) | 68.8m옴최대 | |
Q @ 주파수 | - | |
주파수 - 자기 공진 | - | |
등급 | - | |
작동 온도 | -40°C ~ 125°C | |
주파수 - 테스트 | 100kHz | |
실장 유형 | 표면실장(SMD, SMT) | |
패키지/케이스 | 비표준 | |
크기/치수 | 0.413" L x 0.405" W(10.50mm x 10.30mm) | |
높이 - 장착(최대) | 0.118"(3.00mm) | |
표준 포장 | 1,000 | |
다른 이름 | 513-1325-2 | |
무게 | 0.001 KG | |
신청 | Email for details | |
대체 부품 (교체) | DR1030-150-R | |
관련 링크 | DR1030, DR1030-150-R Datasheet, Eaton Distributor |
