창고: HONGKONG
Date Code: 최신 Date Code
제조업체 표준 리드 타임: 6 주
내부 부품 번호 | EIS-IRFZ24NSTRLPBF | |
무연 여부 / RoHS 준수 여부 | 무연 / RoHS 준수 | |
수분 민감도 레벨(MSL) | 1(무제한) | |
생산 현황 (라이프 사이클) | In Production | |
지위 | New & Unused, Original Sealed | |
규격서 | IRFZ24NS(LPbF) | |
제품 교육 모듈 | High Voltage Integrated Circuits (HVIC Gate Drivers) | |
설계 리소스 | IRFZ24NSPBF Saber Model IRFZ24NSPBF Spice Model | |
PCN 단종/ EOL | Mult Device EOL 11/May/2016 Mult Dev EOL 15/May/2016 | |
PCN 설계/사양 | Copper Plating Update 31/Aug/2015 Material Chg 24/Nov/2015 | |
PCN 조립/원산지 | Alternate Assembly Site 11/Nov/2013 Warehouse Transfer 29/Jul/2015 | |
PCN 포장 | Package Drawing Update 19/Aug/2015 | |
종류 | 이산 소자 반도체 제품 | |
제품군 | FET - 단일 | |
제조업체 | Infineon Technologies | |
계열 | HEXFET® | |
포장 | 테이프 및 릴(TR) | |
부품 현황 | 생산 종료 | |
FET 유형 | MOSFET N-Chan, 금속 산화물 | |
FET 특징 | 표준 | |
드레인 - 소스 전압(Vdss) | 55V | |
전류 - 연속 드레인(Id) @ 25°C | 17A(Tc) | |
Rds On(최대) @ Id, Vgs | 70m옴 @ 10A, 10V | |
Id 기준 Vgs(th)(최대) | 4V @ 250µA | |
게이트 전하(Qg) @ Vgs | 20nC(10V) | |
입력 정전 용량(Ciss) @ Vds | 370pF @ 25V | |
전력 - 최대 | 3.8W | |
작동 온도 | -55°C ~ 175°C(TJ) | |
실장 유형 | 표면실장(SMD, SMT) | |
패키지/케이스 | TO-263-3, D²Pak(2리드(lead)+탭), TO-263AB | |
공급 장치 패키지 | D2PAK | |
표준 포장 | 800 | |
다른 이름 | IRFZ24NSTRLPBF-ND IRFZ24NSTRLPBFTR SP001565138 | |
무게 | 0.001 KG | |
신청 | Email for details | |
대체 부품 (교체) | IRFZ24NSTRLPBF | |
관련 링크 | IRFZ24N, IRFZ24NSTRLPBF Datasheet, Infineon Technologies Distributor |
![]() | UPS2F101MRD6 | 100µF 315V Aluminum Capacitors Radial, Can 3000 Hrs @ 105°C | UPS2F101MRD6.pdf | |
![]() | MAL205654683E3 | 68000µF 10V Aluminum Capacitors Radial, Can - Snap-In 28 mOhm @ 100Hz 12000 Hrs @ 85°C | MAL205654683E3.pdf | |
![]() | C4BSPBX4300ZBNJ | 3µF Film Capacitor 630V 1200V (1.2kV) Polypropylene (PP), Metallized Rectangular Box 2.264" L x 1.378" W (57.50mm x 35.00mm) | C4BSPBX4300ZBNJ.pdf | |

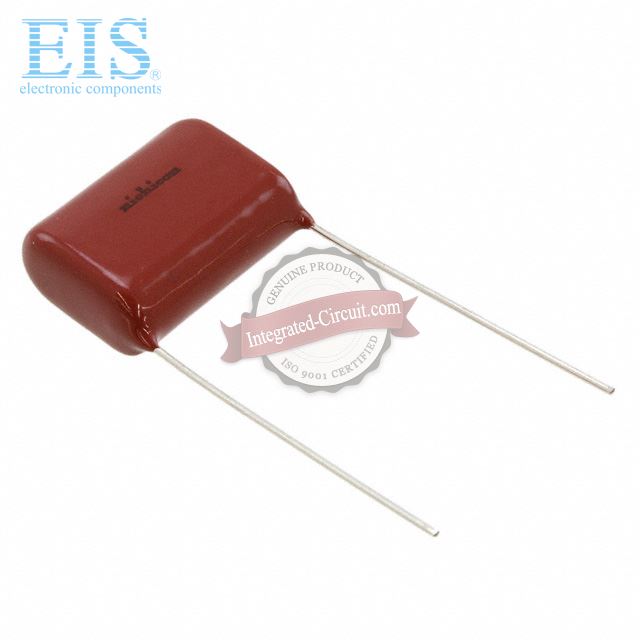

![]() | QXP2E155JRPT | 1.5µF Film Capacitor 125V 250V Polypropylene (PP), Metallized Radial 1.043" L x 0.465" W (26.50mm x 11.80mm) | QXP2E155JRPT.pdf | |
